基本信息

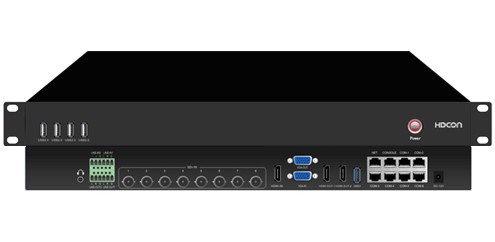

RS900錄播主機一款集課件錄制、直播、點播、智能導播、存儲等多功能于一體的集成錄播設備，基于嵌入式硬件架構設計，產品高度穩定，性能強大。設備接口豐富，具有8路SDI+1路VGA+1路HDMI輸入接口，最大可支持9路視頻信號同時輸入采集錄制。支持1路VGA和2路HDMI輸出，并集成跟蹤功能于一體。支持電影模式+資源模式并存的同步錄制和直播，PGM畫面支持畫中畫、1/2/3/4//6分屏模式顯示和錄制。

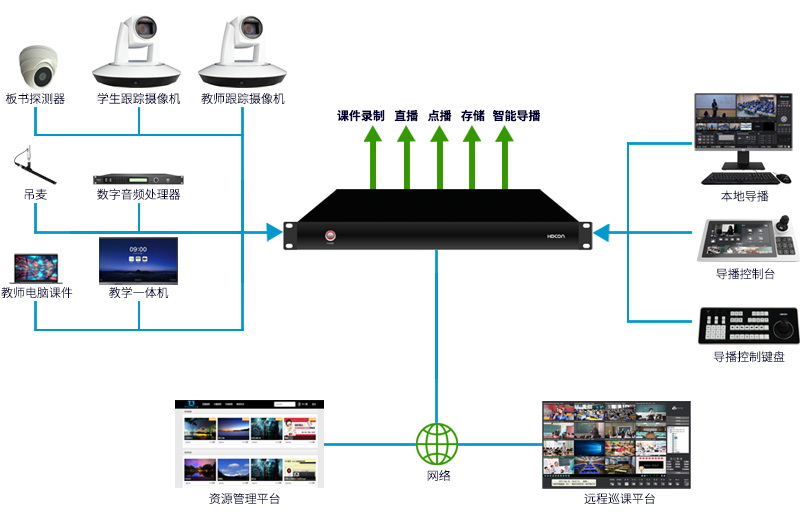

應用場景圖
產品特征

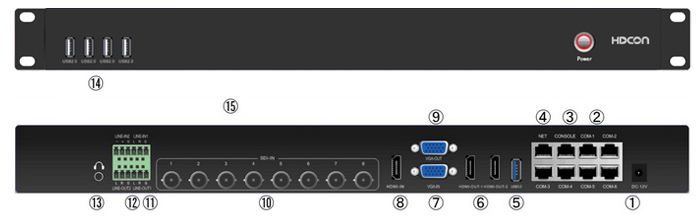

標號 | 接口標識 | 說明 |
1 | DC 12V | 設備電源接口，接DC 12V電源 |
2 | COM1-COM6 | 支持RS232/485,RJ45接口 |
3 | CONSOLE | 支持RS485,調試口 |
4 | NET | 100M網絡接口，RJ45 |
5 | USB3.0 | 設備外接U盤、移動硬盤錄制或拷貝文件，外接鼠標本地導播操作 |
6 | HDMI-OUT-1/2 | 輸出導播或者PGM畫面，HDMI內嵌音頻 |
7 | VGA-IN | 電腦信號VGA輸入，與HDMI-IN二選一使用 |
8 | HDMI-IN | HDMI視頻信號輸入接口，支持音頻 |
9 | VGA-OUT | 導播界面視頻輸出，用于本地導播操作 |
10 | SDI-IN | 攝像機視頻信號輸入接口，支持8路1080P同時輸入 |
11 | LINE-IN | 3pin鳳凰頭，音頻輸入 |
12 | LINE-OUT | 3pin鳳凰頭，音頻輸出 |
13 | 耳機孔 | 3.5mm音頻監聽接口，監聽PGM聲音 |
14 | USB2.0 | 4個USB2.0,設備外接U盤、移動硬盤錄制或拷貝文件，外接鼠標本地導播操作 |
技術參數
系統結構 | 嵌入式Linux系統 |
視頻輸入接口 | 8路SDI，1路HDMI，1路VGA |
視頻輸出接口 | 2路HDMI，1路VGA |
視頻顯示 | PGM支持單畫面、畫中畫、畫外畫、1/2/3/4/6分屏 |
輸入分辨率支持 | HD/3G-SDI：1080P@25fps~1080P@60fps VGA/HDMI：1024*768@60HZ~1920*1080@60HZ |
音頻輸入 | 2路LINE-IN，3pin鳳凰端子 1路HDMI-IN，內嵌音頻 |
音頻輸出 | 2路LINE-OUT，3pin鳳凰端子 2路HDMI-IN，內嵌音頻 |
音頻編碼 | H.264 |
音頻編碼 | AAC |
視頻輸出格式 | MP4 |
視頻編碼幀率 | 1～30fps |
視頻碼率 | 50kbps~40Mbps可調 |
音頻碼率 | 8~420KB可調 |
數據存儲 | 標配1T硬盤，支持擴展 |
RS485/RS232 | 6組RS485，6組RS232，RJ-45接口 |
電源輸出 | 支持1組DC 12V/1A輸出 |
網絡 | 1個100M網口，RJ-45 |
USB接口 | 4個USB2.0，1個USB3.0 |
軟件升級 | 支持網絡升級、RS232串口升級 |
存儲模式 | 支持內置硬盤、外接USB存儲，USB導出，FTP下載 |
協議支持 | RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP |
電源 | DC 12V/3A |
設備尺寸 | 1U機架式 |
-
-
