基本信息
RS400是一款集課件錄制、直播、點播、智能導播、存儲等多功能于一體的集成錄播設備，基于嵌入式硬件架構設計，產品高度穩定。設備支持5場景（老師全景、老師特寫、學生全景、學生特寫、電腦信號）的音視頻采集錄制，配合跟蹤系統實現全自動跟蹤導播。設備支持電影模式+資源模式同時錄制和直播，畫面支持1/2/3/4//6分屏、畫中畫模式顯示和錄制。錄播主機RS400搭配觸控屏，讓用戶的操作更靈活、快捷。結合教育錄播系統資源管理平臺、導播巡課平臺可實現各種不同場景的應用需求。

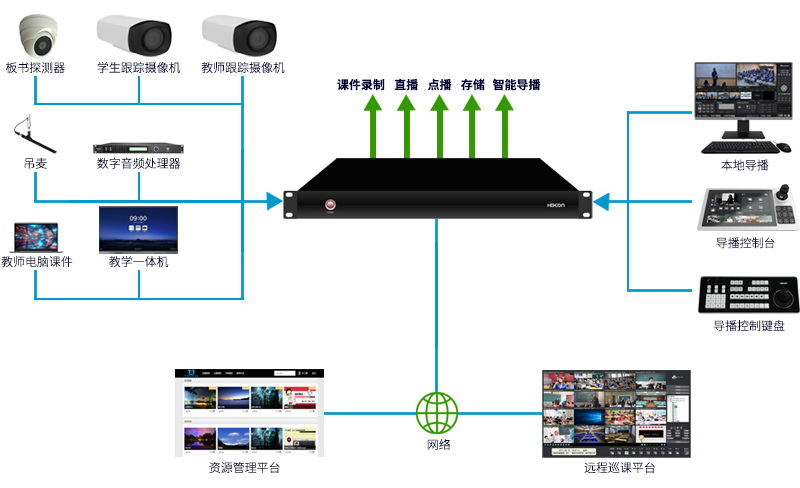

應用場景圖

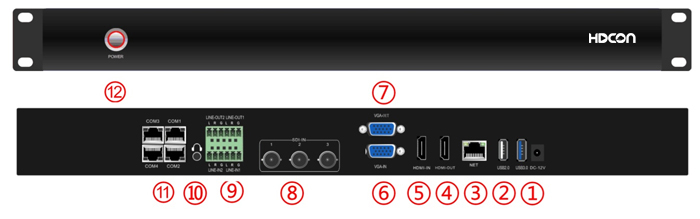

產品特征
序號 | 接口 | 說明 |
1 | 電源口 | DC 12V/3A |
2 | USB接口 | 1個USB3.0和1個USB2.0，用于外接U盤或移動硬盤進行文件拷貝或錄制存儲、外接鼠標操作。 |
3 | NET | 網絡接口 |
4 | HDMI-OUT | 視頻輸出接口，支持音頻。可通過軟件設置輸出為導播界面或PGM畫面 |
5 | HDMI-IN | 視頻信號輸入接口，支持音頻。用作教學電腦或一體機信號輸入，HDMI-IN與VGA-IN二選一輸入 |
6 | VGA-IN | 視頻信號輸入接口。用作教學電腦或一體機信號輸入，VGA-IN與HDMI-IN二選一輸入 |
7 | VGA-OUT | 視頻輸出接口，可通過軟件設置輸出為導播界面或PGM畫面 |
8 | SDI-IN | 3路視頻信號輸入接口，用于攝像機圖像輸入 |
9 | LINE-IN/ LINE-OUT | 音頻輸入和輸出接口，LINE-OUT2支持LINE-IN1和LINE-IN2的聲音環出，LINE-OUT1只支持LINE-IN1的聲音環出。 |
10 | 監聽口 | 接3.5mm耳機，監聽PGM聲音 |
11 | COM串口 | 4個口均支持RS485，其中COM3和COM4支持RS232 |
12 | POWER | 電源開關機按鈕 |
技術參數
系統結構 | 嵌入式Linux系統 |
視頻輸入 | 3路SDI輸入+1路HDMI/VGA信號選擇性輸入 |
視頻輸出 | 1路HDMI+1路VGA輸出 |
視頻顯示 | 支持單畫面、畫中畫、畫外畫、1/2/3/4/6分屏 |
輸入分辨率支持 | HD/3G-SDI：1080P@25fps~1080P@60fps |
VGA/HDMI：1024*768@60HZ~1920*1080@60HZ | |
音頻輸入 | 2路LINE-IN，3pin鳳凰端子 |
1路HDMI-IN，內嵌音頻 | |
音頻輸出 | 2路LINE-OUT，3pin鳳凰端子 |
1路HDMI-OUT，內嵌音頻 | |
1路監聽接口，3.5mm耳機孔 | |
音頻編碼 | AAC |
視頻輸出格式 | MP4 |
視頻編碼幀率 | 1～30fps |
視頻碼率 | 50kbps~40Mbps可調 |
音頻碼率 | 8~420KB可調 |
數據存儲 | 標配1T硬盤，支持擴展 |
RS485接口 | 4組 |
RS232接口 | 2組 |
網口 | 1個千兆網絡接口 |
USB接口 | 1個USB2.0，1個USB3.0 |
導播功能 | 視頻預覽/直播畫面監視/視頻切換/預直播畫面監視/直播畫面多分屏顯示/雙電影導播模式/片頭片尾/特技效果/字幕、角標logo等 |
錄播功能 | 實時推流/同步錄制/電影模式錄像/資源模式錄像/資源模式和電影模式同時工作/手動和全自動導播/一鍵開啟推流和錄像/本地通道回放/內置播放器/雙導模式下兩個電影模式同時工作 |
軟件升級 | 支持網絡升級、RS232串口升級 |
存儲模式 | 支持內置硬盤、外接USB存儲；支持USB導出；支持FTP下載、上傳錄像 |
直播協議 | 標準RTMP協議，支持RTSP實時協議流，UDP組播流、TCP單播流 |
網絡協議 | 支持TCP、UDP、RTMP、RTSP、、FTP、DHCP協議 |
尺寸 | 設備尺寸：436mm x 270mm x45mm |
包裝尺寸：550mm x 380mm x 150mm | |
凈重：3.5Kg | |
毛重：6.0Kg | |
電源適配器 | 輸入AC110V-AC220V輸出DC12V/3A |
輸入電壓 | DC12V±10% |
輸入電流 | 3A（最大） |
功耗 | 35W(最大) |
儲藏溫度 | -10℃～+60℃ |
儲藏濕度 | 20%～95% |
工作溫度 | -10℃～+50℃ |
工作濕度 | 20%～80% |
-
-
