基本信息

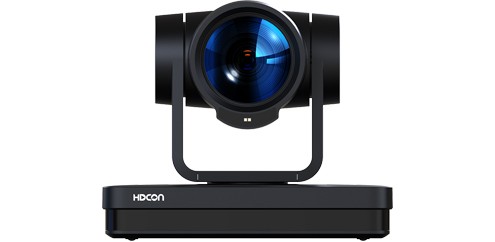

ZB680是一款為直播行業而做的全新1080P高清直播攝像機。具有完善的功能、優異的性能、豐富的接口；ISP處理技術和算法，使得圖像效果生動逼真、畫面亮度均勻、光色層次感強、清晰度高、色彩還原性好。支持H.264編碼，在低帶寬下使得畫面更加流暢、清晰。
產品特征
全高清圖像：采用1/2.8英寸207萬像素高品質CMOS圖像傳感器，最大分辨率可達1920×1080，輸出幀率高達60幀/秒，呈現清晰逼真的高清視頻，生動地展現人物的表情和動作。
光學變倍鏡頭：具有12倍光學變倍鏡頭。
自動聚焦技術：自動聚焦算法使得鏡頭快速、準確、穩定地完成自動聚焦。
激光測距儀：輔助聚焦，使聚焦速度更快更穩（有效距離4米）。
低噪聲高信噪比：低噪聲CMOS有效地保證了攝像機視頻的超高信噪比。采用2D、3D降噪技術，進一步降低了噪聲，同時又能確保圖像清晰度。
多種視頻輸出接口：支持HDMI、USB3.0、LAN支持音視頻同時輸出；LAN接口支持POE供電。
USB3.0支持YUY2、MJPEG、H.264、NV12視頻編碼格式。
多種音頻壓縮標準：支持AAC、MP3、G.711A音頻壓縮，支持8000、16000、32000、44100、48000采樣頻率。
內置重力感應器：內置重力感應器，支持云臺自動翻轉功能，方便工程安裝。
多種網絡協議：支持ONVIF、GB/T28181、RTSP、RTMP協議；支持RTMP推送模式，輕松鏈接流媒體服務器(Wowza、FMS)；支持RTP組播模式，支持網絡全命令VISCA控制協議。
控制接口：RS422兼容RS485、RS232-IN、RS232-OUT，RS232接口支持級聯。
多種控制協議：支持VISCA、PELCO-D、PELCO-P協議，支持自動識別協議。
靜音云臺：采用高精度步進電機以及精密電機驅動控制器，確保云臺運行平穩，且噪聲小。
多預置位：支持多達255個預置位(遙控器設置調用為10個)。
多種遙控器：用戶可以根據所使用的環境條件，選擇紅外遙控器或無線遙控器。2.4G無線遙控器不受角度、距離、紅外干擾影響。支持遙控器信號透傳功能，方便后端設備使用。
應用場所多：會議、教育、直播、醫療、政務、云視頻、協同辦公、多媒體融合、應急指揮、廣播、司法、公安、軍隊等系統應用。
技術參數
設備、鏡頭參數 | |
圖像傳感器 | 1/2.8英寸高品質CMOS傳感器 |
有效像素 | 207萬有效像素 |
光學變焦 | 12倍 |
焦距范圍 | 3.9～46.8mm |
視場角 | 6.3°（窄角） |
72.5°（廣角） | |
光圈系數 | F1.8 ～ F2.4 |
視頻信號 | HDMI輸出支持的視頻格式包括 |
1080P60、1080P50、1080P30、1080P25、720P60、720P50、1080P59.94、1080P29.97、720P59.94； | |
“P”代表逐行（Progressive）掃描格式的圖像。 | |
“i”代表隔行（interlaced）掃描格式的圖像。 | |
USB3.0輸出支持視頻格式包括 | |
主碼流：YUY2/NV12支持1920×1080P30、1280×720P30、1024×576P30、960×540P30、800×448P30、720×1280P30、640×360P30、640×480P30、1080x1920P30、180*320P、270*480P、600*800P | |
MJPEG/H.264支持1920×1080P60、1280×720P60、1024×576P60、800×448P60、720×480P60、640×360P60、640×480P60、320×176P60、1080x1920P60、288*352P、576*720P、600*800P、896*1600P | |
最低照度 | 0.5Lux(F1.8, AGC ON) |
數字降噪 | 2D﹠3D數字降噪 |
白平衡模式 | 自動白平衡、一鍵白平衡、手動白平衡和指定色溫 |
聚焦模式 | 自動、手動、一鍵聚焦 |
曝光模式 | 自動、手動、快門優先、光圈優先、亮度優先 |
光圈參數 | F1.8 ～ F11、CLOSE |
快門速度 | 1/25～1/10000 |
背光補償 | 開/關 |
動態范圍 | 關/動態等級調整 |
視頻調節 | 亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 |
信噪比 | ≥50dB |
接口功能性能 | |
產品接口 | HDMI、LAN(POE)、USB3.0（B型兼容USB2.0）、A-IN、RS232-IN、RS232-OUT、RS422（兼容RS485）、旋轉撥碼、DC12V電源、電源開關 |
視頻編碼格式 | LAN接口：支持H.264 |
USB3.0接口：支持YUY2、MJPEG、H.264、NV12、 | |
音頻輸入接口 | 雙聲道3.5mm線性輸入 |
音頻輸出接口 | HDMI、LAN、USB3.0 |
音頻壓縮格式 | AAC、MP3、G.711A |
網絡接口 | 10M/100M/1000M自適應以太網口，支持POE供電，支持音視頻輸出 |
網絡協議 | RTSP、RTMP、ONVIF、GB/T28181；支持網絡VISCA控制協議； |
支持遠程升級、遠程重啟、遠程復位 | |
控制接口 | RS232-IN、RS232-OUT、RS422兼容RS485 |
串口通訊協議 | VISCA/Pelco-D/Pelco-P；支持波特率 115200/38400/9600/4800/2400 |
USB通訊協議 | UVC（視頻通訊協議），UAC（音頻通訊協議） |
電源接口 | HEC3800電源插座(DC12V) |
電源適配器 | 輸入AC110V-AC220V； 輸出DC12V/2.5A |
輸入電壓 | DC12V±10% |
輸入電流 | <1A |
整機功耗 | <12W |
云臺參數 | |
水平轉動 | -170°～+170° |
俯仰轉動 | -30°～+90° |
水平控制速度 | 0.1°/s～100°/s |
俯仰控制速度 | 0.1°/s～45°/s |
預置位速度 | 水平：100°/s，俯仰：45°/s |
預置位數量 | 用戶最多可設置255個預置位（遙控器10個） |
其它參數 | |
儲藏溫度 | -10℃～+70℃ |
儲藏濕度 | 20%～95% |
工作溫度 | -10℃～+50℃ |
工作濕度 | 20%～80% |
尺寸 | 181mm（長）×115mm（寬）×149mm（高） |
重量（約） | 1.15kg |
使用環境 | 室內 |
-
-
